Prise de terre maison ancienne : méthodes, mesure et coût

Créer une prise de terre dans une maison ancienne passe presque toujours par un piquet enfoncé à deux mètres, relié au tableau par un conducteur en cuivre nu via une barrette de coupure. La résistance mesurée doit rester sous 100 ohms. Ensuite seulement, chaque circuit reçoit son fil vert et jaune.

Pourquoi tant de maisons anciennes n’ont pas de terre

Le fil de terre n’est devenu systématique dans les logements qu’avec les éditions successives de la norme NF C 15-100. Avant cela, une installation en fils sous moulure, alimentée par des prises à deux broches, passait pour parfaitement normale. Résultat, un mas ou une bastide jamais rénovée depuis les années soixante-dix se retrouve aujourd’hui avec un réseau complet dépourvu de conducteur de protection.

Le rôle de ce conducteur tient en une phrase : évacuer vers le sol un courant de défaut qui s’est échappé vers la carcasse métallique d’un appareil. Sans lui, la carcasse reste sous tension et attend un contact humain pour se décharger. Le lave-linge qui pique légèrement au contact, pieds nus sur un carrelage humide, décrit exactement cette situation.

Le sujet ressort presque toujours au moment d’une vente. Le diagnostic électrique est obligatoire dès que l’installation a plus de quinze ans, avec une validité de trois ans pour une vente et six ans pour une location. L’absence de prise de terre y figure parmi les anomalies les plus fréquemment relevées, aux côtés de la protection différentielle inadaptée et des matériels vétustes. Le vendeur n’est pas contraint de faire les travaux, mais l’acquéreur négocie avec le rapport en main.

Les signes d’une installation sans terre

Quelques indices suffisent à trancher avant toute mesure :

• socles de prise à deux trous, sans broche centrale saillante ;
• absence de fil vert et jaune dans les boîtes de dérivation ;
• tableau ancien à fusibles à cartouche, sans barrette de terre visible ;
• aucun conducteur reliant les canalisations métalliques entre elles ;
• interrupteurs et prises en bakélite, montés sur moulures bois.

Les deux méthodes qui fonctionnent en rénovation

Deux techniques dominent, et le choix se fait sur l’état du terrain, pas sur une préférence de principe.

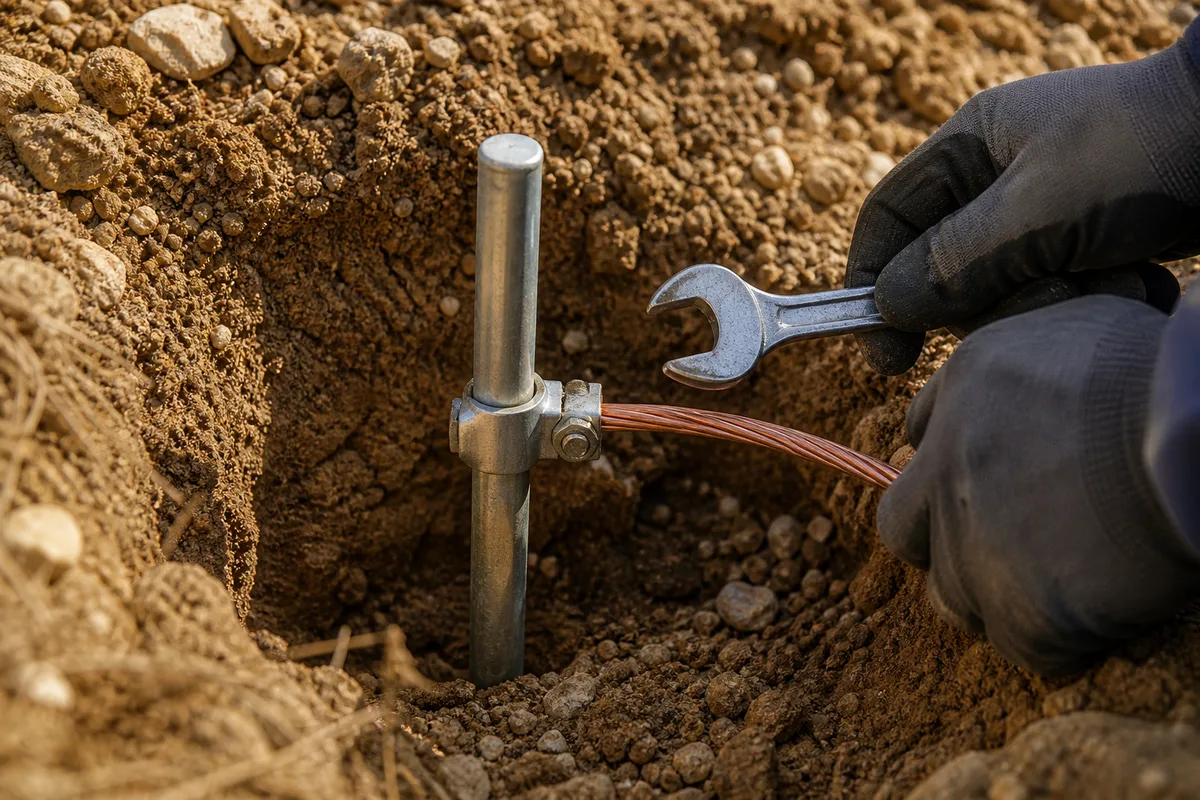

Le piquet de terre reste la solution la plus répandue sur l’existant. Un ou plusieurs piquets en acier galvanisé, d’au moins deux mètres, s’enfoncent verticalement dans une zone de terre restée humide. Chaque piquet se relie ensuite au tableau par un conducteur cuivre nu, dont la section retenue tourne autour de 25 mm² en parcours enterré. L’intervention se limite à une fouille ponctuelle : pas de tranchée périphérique, pas de dallage à casser.

Le ceinturage, ou boucle enterrée, consiste à poser un conducteur cuivre nu tout autour du bâtiment, à environ un mètre de profondeur, au contact direct de la terre. Sa performance dépasse celle d’un piquet unique parce que la surface d’échange avec le sol est bien plus grande. Le chantier, lui, réclame une tranchée complète : réaliste quand un drainage ou un enrobé est déjà prévu, disproportionné sinon.

Le rôle de la barrette de coupure

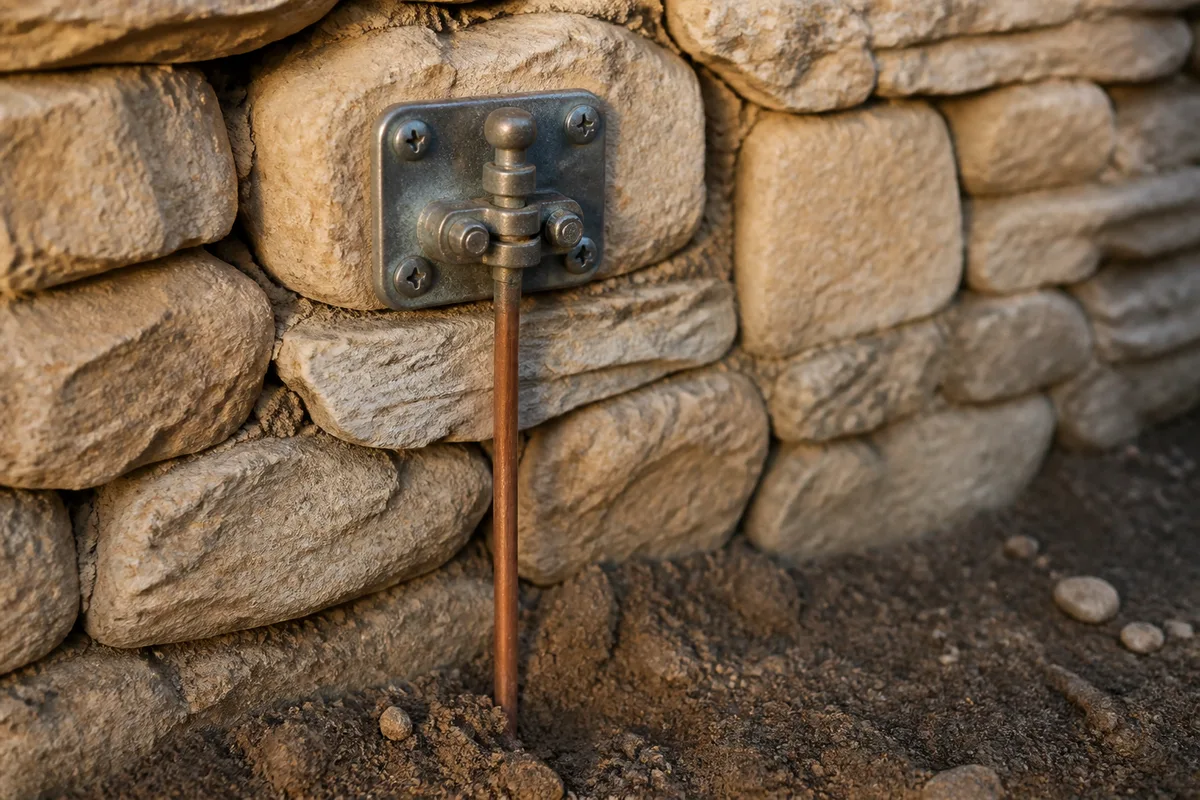

Entre la prise de terre et le tableau, un composant discret rend l’ensemble contrôlable : la barrette de coupure. Elle se démonte avec un simple outil et sépare physiquement le réseau de terre du bâtiment de la prise de terre enterrée. Sans elle, aucune mesure de résistance fiable n’est possible, puisque l’appareil lirait aussi toutes les masses raccordées derrière.

Elle se place dans un endroit accessible, à hauteur d’homme, souvent en façade ou en garage à proximité du tableau. Un professionnel qui installe une terre sans barrette prive le logement de tout contrôle futur.

Mesurer la résistance : le seul verdict qui compte

Une terre existe le jour où sa résistance est mesurée, pas le jour où le piquet est planté. La valeur se lit avec un telluromètre, appareil qui injecte un courant dans le sol et mesure la tension résultante.

Le seuil de référence retenu en pratique est de 100 ohms, valeur au-delà de laquelle la protection joue mal son rôle avec un différentiel de 30 mA. Beaucoup d’électriciens visent nettement plus bas, entre 10 et 50 ohms, pour garder de la marge quand le sol s’assèche.

Cette marge n’a rien de théorique en Provence. Un sol argileux et humide conduit bien ; un terrain caillouteux, sableux ou craquelé par trois semaines de canicule conduit mal. Une terre mesurée à 80 ohms en mars peut dériver largement en août. Les réponses classiques quand la valeur ne descend pas :

• ajouter un ou deux piquets supplémentaires, espacés d’au moins leur propre longueur ;
• déplacer la fouille vers une zone naturellement humide, jamais sous un débord de toit sec ;
• augmenter la longueur enterrée du conducteur nu ;
• écarter le sable pur et les remblais de chantier, mauvais conducteurs.

Ajouter du sel ou de la sciure dans la fouille circule encore comme astuce de voisinage. L’effet s’estompe en quelques saisons de pluie et accélère la corrosion du piquet. Ce n’est pas une méthode, c’est un report de problème.

Raccorder tous les circuits, l’étape que personne ne chiffre

Le piquet ne protège rien tant que le fil de terre n’a pas rejoint chaque point d’utilisation. C’est là que se cache le vrai budget d’une mise à la terre en logement ancien.

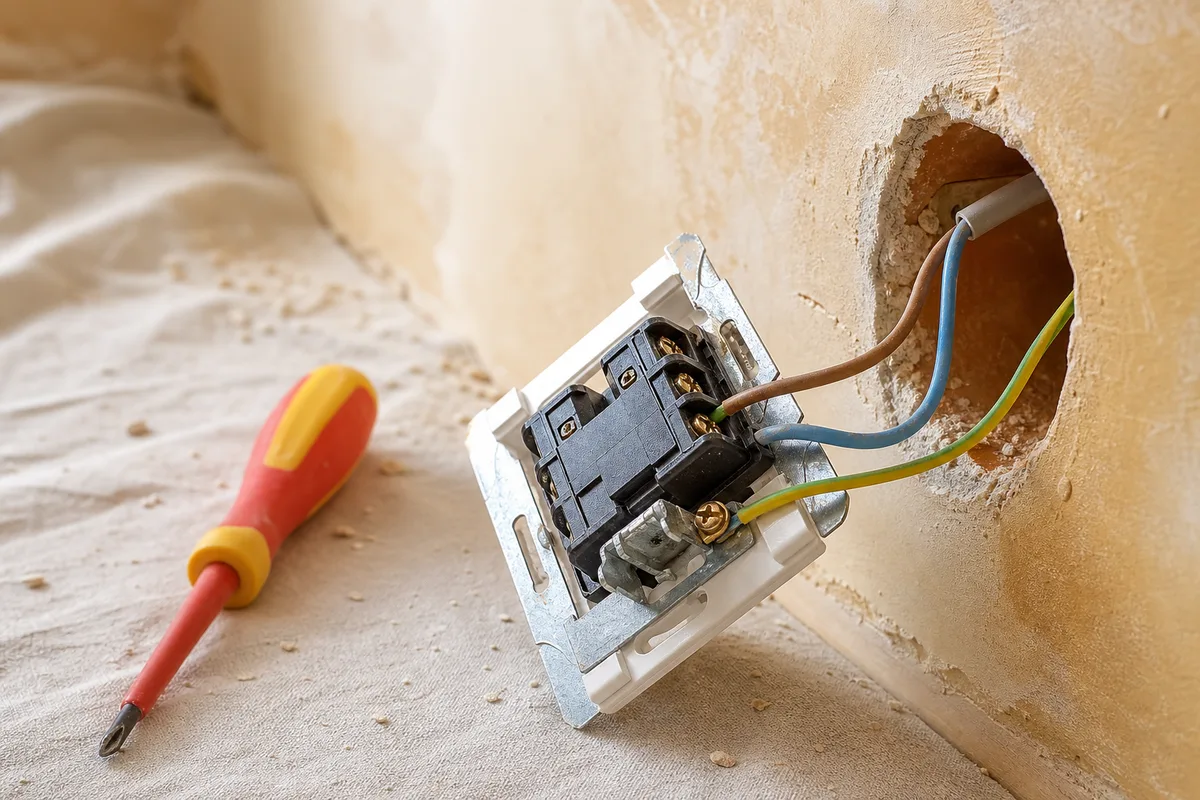

Le conducteur principal de protection remonte de la barrette vers la borne de terre du tableau. De là, un fil vert et jaune part avec chaque circuit vers les prises, les points lumineux à masse métallique et les gros appareils. Sur une installation en fils sous moulure, aucun fourreau ne permet de tirer ce conducteur : il faut rouvrir les cheminements, ce qui revient souvent à refaire le circuit complet. La question glisse alors naturellement vers une rénovation électrique d’ensemble.

La salle de bains impose une exigence propre. Une liaison équipotentielle supplémentaire y relie entre elles les canalisations métalliques, la baignoire ou le receveur métallique et les masses des appareils, avant de rejoindre la terre générale. Cette règle vaut pour tout local contenant une baignoire ou une douche, quel que soit l’âge du bâtiment. La même logique de liaison des parties métalliques encadre d’ailleurs la conformité électrique d’une piscine.

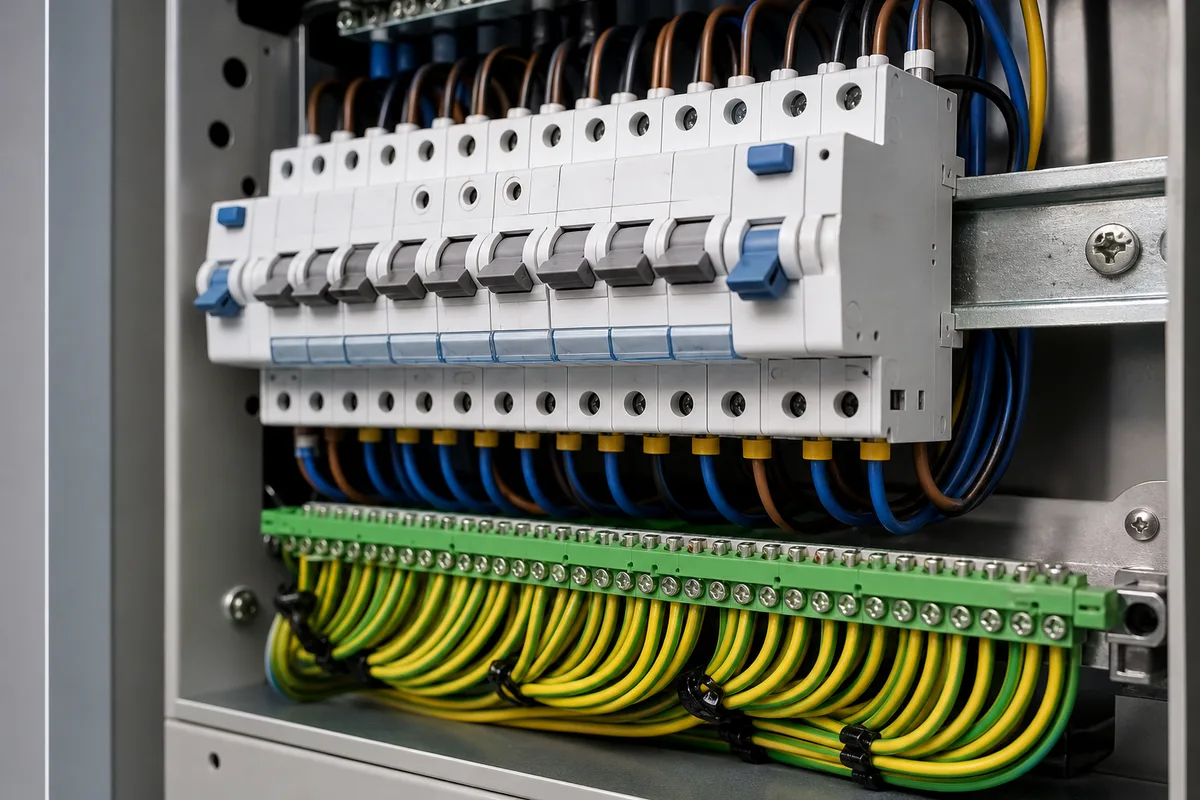

Le tableau termine le chantier. Un coffret ancien à fusibles n’accepte ni bornier de terre correctement dimensionné, ni interrupteurs différentiels 30 mA. Son remplacement accompagne presque systématiquement la création de la terre, et conditionne aussi tout projet ultérieur comme la pose d’une borne de recharge à domicile, qui exige un circuit dédié et une liaison à la terre en état de fonctionner.

Quand la prise de terre est réellement impossible

En appartement, planter un piquet relève souvent de l’impossible : la terre commune appartient à l’immeuble, et les parties communes ne se percent pas sur décision individuelle. La norme prévoit alors des mesures compensatoires, valables uniquement quand la création est techniquement, administrativement ou économiquement hors de portée.

Le principe repose sur trois points, rappelés par Promotelec. L’ensemble de l’installation passe derrière un dispositif différentiel à haute sensibilité, calibré à 30 mA au maximum. La cuisine reçoit une liaison équipotentielle supplémentaire qui relie les canalisations métalliques, les contacts de terre des socles de prise et les masses des gros appareils de classe I. Enfin, l’absence de mise à la terre doit être signalée par un marquage sur le tableau, pour que le prochain occupant ou le prochain intervenant le sache.

Les appareils de classe II, reconnaissables au double carré imprimé sur leur plaque, complètent le dispositif. Leur double isolation les dispense de conducteur de protection. Une prise à deux broches remplacée par une prise à trois broches sans fil de terre derrière reste, à l’inverse, un faux-semblant dangereux : elle affiche une sécurité qui n’existe pas.

Budget, ordre des travaux et réflexes varois

Le coût de la création proprement dite reste modeste au regard de l’enjeu. Les guides de travaux situent une pose par piquet autour de 250 à 500 euros, fournitures et main-d’œuvre comprises, et une boucle enterrée plutôt entre 500 et 1 000 euros. Le poste qui pèse vraiment, c’est la reprise des circuits et le remplacement du tableau.

L’ordre des opérations évite de payer deux fois. Créez d’abord la prise de terre et sa barrette, mesurez, remplacez ensuite le tableau avec ses différentiels, et reprenez enfin les circuits pièce par pièce. Une rénovation de tableau engagée avant la terre laisse des différentiels sans point d’évacuation, donc sans effet réel sur un défaut d’isolement.

Deux particularités locales méritent attention. Les épisodes de mistral et les orages d’été génèrent des surtensions : un parafoudre en tête d’installation n’a de sens que sur une terre mesurée et conforme, sinon il ne dispose d’aucun chemin pour écouler l’énergie. Et la sécheresse estivale des sols varois justifie une mesure de contrôle en fin d’été plutôt qu’au printemps, quand la valeur relevée est la plus favorable et donc la moins représentative. En cas de déclenchement répété d’un différentiel, la marche à suivre relève d’abord des réflexes de dépannage en urgence avant toute conclusion sur la terre.

Prochaine étape : ouvrez une boîte de dérivation pour vérifier la présence d’un fil vert et jaune, repérez une zone de terre humide accessible autour de la maison, puis faites mesurer la résistance existante avant de chiffrer quoi que ce soit. Ces trois vérifications déterminent l’ampleur réelle du chantier.
