Norme électrique piscine : volumes, protections et pose

Une piscine privée relève de la partie 7-702 de la norme NF C 15-100. Elle impose trois volumes de sécurité autour du bassin, un dispositif différentiel 30 mA en tête de chaque circuit, une liaison équipotentielle reliant toutes les parties métalliques et de la très basse tension pour l’éclairage immergé. Ces règles protègent directement les baigneurs.

Les volumes de sécurité autour du bassin

La norme découpe l’espace en zones concentriques, sur le même principe que les volumes d’une salle de bains. Plus vous approchez de l’eau, plus le matériel admis se restreint.

Le volume 0 correspond à l’intérieur du bassin, parois et fond compris, ainsi qu’aux niches et canalisations accessibles. Le volume 1 part du bord et s’étend sur 2 mètres à l’horizontale, sur une hauteur de 2,50 mètres depuis le sol ou depuis le plan d’eau. Le volume 2 prolonge le précédent sur 1,50 mètre supplémentaire, soit 3,50 mètres au total depuis la margelle.

Ces distances se mesurent depuis le bord réel du bassin, plongeoir et toboggan inclus. Une cloison fixe et pleine, d’une hauteur suffisante, interrompt le volume : un mur de local technique adossé au bassin déplace donc la frontière et change ce qui devient possible derrière lui.

Ce que chaque volume autorise

• volume 0 : uniquement du matériel conçu pour l’immersion permanente, alimenté en TBTS 12 V alternatif ou 30 V continu, avec un indice de protection IPX8 ;
• volume 1 : équipements propres au bassin comme les projecteurs, capteurs et systèmes de nage à contre-courant, en très basse tension, sans prise de courant ni interrupteur ;
• volume 2 : socles de prise et interrupteurs admis, à condition d’être protégés par un différentiel 30 mA, par séparation électrique ou par TBTS ;
• au-delà de 3,50 mètres : installation extérieure classique, protégée par différentiel 30 mA comme le reste du logement.

Les indices d’étanchéité suivent la même logique. IPX8 dans l’eau, IPX5 dès qu’un nettoyage au jet reste possible autour du bassin, IPX4 en minimum absolu pour tout matériel exposé à la pluie. Un boîtier d’extérieur bas de gamme glissé sous une margelle ne tient pas trois étés varois.

Le cas des piscines hors-sol et des spas

Une piscine hors-sol n’échappe pas à la règle. Les volumes se mesurent alors depuis la paroi extérieure du bassin et depuis le haut de la structure, échelle comprise. Pour un spa de nage ou un bain à remous encastré, le volume 0 englobe la cuve entière, et l’alimentation passe systématiquement par un circuit dédié avec sa propre protection différentielle. Brancher un spa gonflable sur une rallonge posée dans l’herbe reste la faute la plus fréquente, et la plus dangereuse.

Différentiel 30 mA, et désormais le type F

Chaque circuit qui alimente la piscine passe derrière un dispositif différentiel à haute sensibilité, calibré à 30 mA. Ce composant détecte une fuite de courant vers la terre et coupe en quelques dizaines de millisecondes, avant que le défaut n’atteigne un seuil dangereux pour le cœur. Sur un bassin, cette protection n’a rien d’un supplément de confort : le corps mouillé d’un baigneur conduit bien mieux que la peau sèche.

Le type du différentiel compte autant que sa sensibilité. Un type AC suffit aux charges purement résistives, un type A traite les composantes continues des appareils électroniques. La révision de la norme a introduit un type F, destiné aux circuits qui alimentent des équipements à variateur de fréquence, ce qui vise directement les pompes de filtration à vitesse variable et les pompes à chaleur. Ces machines génèrent des courants de fuite à haute fréquence qu’un différentiel classique interprète mal, avec deux conséquences possibles : des déclenchements intempestifs, ou la non-détection d’un défaut réel.

Cette évolution appartient à la refonte publiée le 23 août 2024, qui transforme la NF C 15-100 en une série de 21 normes, selon Legrand et l’AFNOR. L’ancienne version et ses amendements sont restés applicables pendant douze mois, jusqu’au 23 août 2025. Toute installation neuve conçue aujourd’hui se réfère donc au nouveau corpus, dont la partie 7-702 pour les piscines et autres bassins.

Un différentiel qui saute en boucle après la mise en service d’une pompe à vitesse variable trahit souvent ce point précis. Avant de suspecter le matériel de filtration, vérifiez le type du dispositif posé en tête de circuit. La page consacrée au dépannage électrique en urgence détaille la méthode d’isolement circuit par circuit.

La liaison équipotentielle, la règle la plus souvent oubliée

C’est le point que les contrôles relèvent le plus souvent sur les bassins construits il y a quinze ou vingt ans. La liaison équipotentielle relie entre elles toutes les parties métalliques accessibles situées dans les volumes 0, 1 et 2, puis les raccorde à la prise de terre de l’installation.

Les éléments à raccorder sont toujours les mêmes :

• l’échelle inox, la main courante et le plongeoir métallique ;
• les grilles de skimmer, buses de refoulement et pièces à sceller métalliques ;
• le ferraillage de la structure en béton et les armatures de la plage ;
• les rails et l’ossature d’un abri ou d’un volet immergé ;
• les canalisations métalliques traversant les volumes ;
• les masses des appareils du local technique reliées au bassin.

Le conducteur employé est un fil de cuivre vert et jaune, de 2,5 mm² minimum lorsqu’il chemine sous conduit, de 4 mm² lorsqu’il reste apparent et sans protection mécanique.

L’objectif tient en une phrase : supprimer toute différence de potentiel entre deux objets qu’un baigneur pourrait toucher en même temps. Sans cette liaison, un défaut d’isolement sur la pompe porte l’échelle à une tension dangereuse alors même que le différentiel n’a encore vu passer aucune fuite. Une prise de terre en état de marche reste indispensable en amont : dans le bâti ancien provençal, elle est souvent absente ou sectionnée, ce qui rend tout le dispositif inopérant.

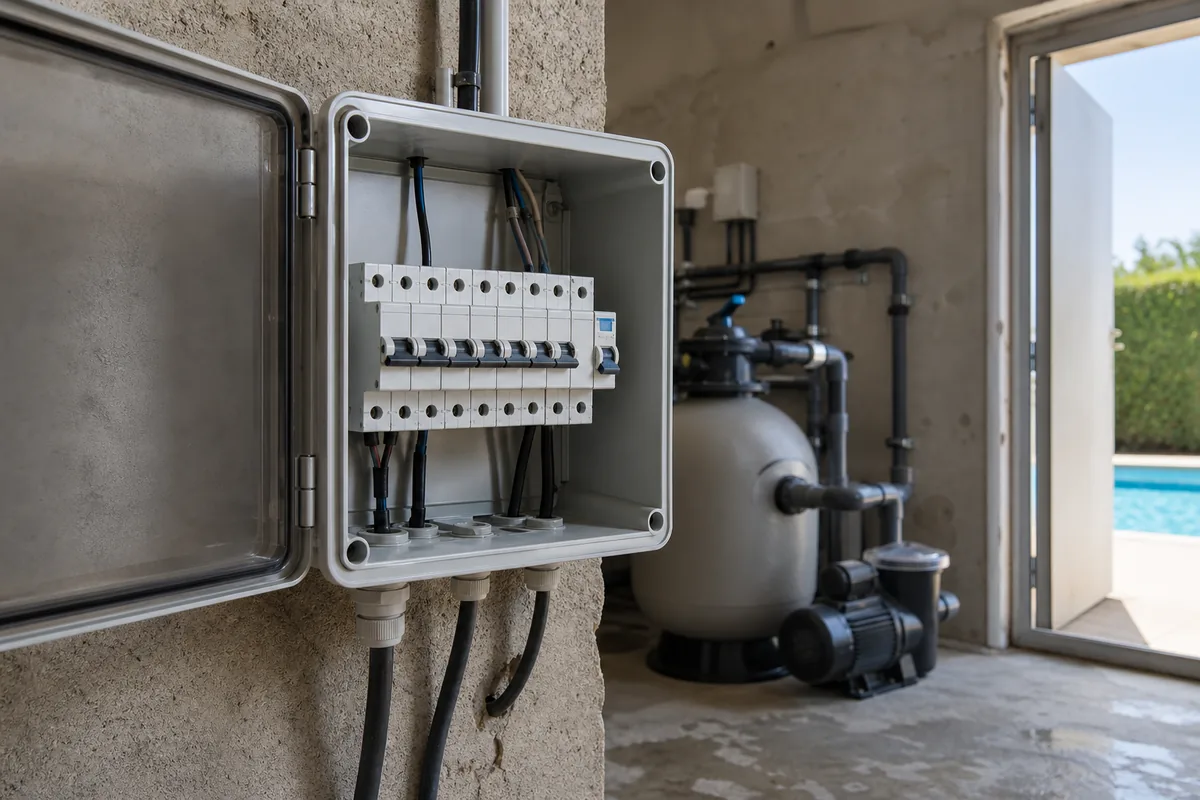

Le coffret du local technique

Le local technique concentre la filtration, le traitement de l’eau, le chauffage et parfois le pilotage domotique du bassin. Il réclame son propre tableau divisionnaire, alimenté depuis le tableau principal de la maison par une ligne dédiée.

Ce coffret se choisit étanche, IP65 au minimum, avec presse-étoupes sur toutes les entrées de câble. Un local semi-enterré, humide en hiver et surchauffé en août, met à mal les enveloppes bas de gamme. Chaque fonction reçoit ensuite son propre départ protégé :

• la pompe de filtration, pilotée par horloge ou contacteur, avec commande manuelle accessible ;
• les projecteurs, via leur transformateur de sécurité ;
• la pompe à chaleur, sur une ligne dédiée sans autre récepteur ;
• l’électrolyseur au sel ou le régulateur de traitement ;
• la prise d’entretien du local, pour le robot et l’outillage ;
• le coffret de commande d’un volet ou d’un abri motorisé.

Section des conducteurs et calibres associés

L’appairage entre la section du câble et le calibre du disjoncteur ne se négocie pas :

• 1,5 mm² protégé en 16 A pour l’éclairage et les petits auxiliaires ;
• 2,5 mm² en 20 A pour une pompe de filtration et les prises du local ;
• 4 mm² en 25 A pour une ligne dédiée à un appareil de forte puissance ;
• 6 mm² en 32 A pour l’alimentation générale du local ou une pompe à chaleur gourmande.

La longueur du parcours entre dans le calcul. Trente mètres entre la maison et un local situé en fond de terrain imposent une section supérieure pour contenir la chute de tension, exactement comme sur une ligne de borne de recharge à domicile. Le câble retenu en extérieur est un U-1000 R2V, qui encaisse l’humidité et le rayonnement solaire.

Enfouir la ligne entre la maison et le local

Le passage se fait sous gaine TPC rouge, jamais en fil nu ni en gaine d’intérieur. La profondeur minimale atteint 50 centimètres sous une zone piétonne et 85 centimètres sous une voie carrossable. Un grillage avertisseur rouge se pose 20 centimètres au-dessus de la gaine, pour signaler la ligne au premier coup de pioche. Prévoir un tire-fil et une gaine de réserve pendant la tranchée coûte quelques euros et évite une seconde ouverture du terrain trois ans plus tard.

Alimenter une pompe à chaleur de piscine

La pompe à chaleur est devenue l’équipement qui déséquilibre le plus souvent une installation existante. Son calibre de protection ne se déduit pas de la puissance thermique affichée sur l’emballage. Une machine annoncée à 8 kW restitue bien 8 kW de chaleur dans l’eau, mais consomme environ cinq fois moins d’électricité selon son coefficient de performance. Le courant réellement appelé tourne alors autour de 8 à 10 ampères en monophasé.

Deux valeurs commandent le choix, toutes deux inscrites sur la plaque signalétique : l’intensité maximale absorbée et le courant d’appel au démarrage. Un disjoncteur de courbe D encaisse la pointe du compresseur sans déclencher, là où une courbe C classique saute au premier cycle par matinée fraîche. La ligne reste dédiée, sans aucun autre récepteur, et passe derrière un différentiel compatible avec le variateur.

L’abonnement mérite un contrôle avant l’achat. Une pompe à chaleur et une pompe de filtration qui tournent pendant que la climatisation fonctionne suffisent à faire disjoncter un abonnement de 6 kVA en plein mois d’août. Décaler la filtration sur les heures creuses règle une partie du problème, augmenter la puissance souscrite règle le reste.

Éclairer le bassin en très basse tension

Un projecteur immergé fonctionne en TBTS, alimenté par un transformateur de sécurité qui abaisse la tension à 12 volts alternatifs. Ce transformateur se place hors des volumes 0 et 1, dans le local technique en pratique, et son circuit secondaire ne se relie jamais à la terre.

L’arrivée des projecteurs LED n’a rien changé à la règle. Elle a réduit la puissance appelée, donc la section du câble entre le transformateur et la niche, sans autoriser pour autant le 230 volts dans l’eau. Un projecteur vendu pour un raccordement direct sur le secteur sort du cadre normatif dès qu’il est immergé.

L’éclairage périphérique suit une autre logique. Bornes, spots encastrés dans la plage et appliques se situent souvent en volume 2, où le 230 volts reste admis derrière un différentiel 30 mA, avec un indice de protection adapté au ruissellement. Les principes de composition d’une mise en lumière extérieure valent aussi autour d’un bassin, à condition de traiter d’abord la question des volumes.

Contrôles, conformité et réflexes varois

Une piscine neuve raccordée sur une alimentation créée pour l’occasion passe par une attestation Consuel avant mise sous tension par le gestionnaire de réseau. Quand le bassin se greffe sur une installation existante, le contrôle porte sur le tableau principal, sur la terre et sur la capacité du coffret à recevoir un départ supplémentaire. Un tableau saturé et dépourvu de différentiel adapté transforme un chantier de piscine en chantier de rénovation électrique.

Le volet sécurité des personnes reste distinct de la partie électrique. La loi du 3 janvier 2003 impose à toute piscine enterrée non close à usage privatif un dispositif de sécurité normalisé : barrière NF P90-306, alarme d’immersion NF P90-307, couverture NF P90-308 ou abri NF P90-309. Une alarme immergée et un volet motorisé consomment du courant et entrent donc, eux aussi, dans le plan des circuits.

Deux réalités locales méritent une ligne. Les orages d’été provoquent des surtensions qui détruisent les cartes des pompes à chaleur et des électrolyseurs : un parafoudre en tête d’installation, associé à une terre mesurée, coûte bien moins cher qu’une carte électronique de remplacement. La poussière et les embruns chlorés attaquent de leur côté les contacts et les joints du coffret, ce qui justifie un resserrage annuel avant la remise en route de saison.

Prochaine étape : relevez la puissance souscrite sur votre facture, mesurez la distance entre le tableau et l’emplacement du local technique, puis faites vérifier la présence d’une liaison équipotentielle si le bassin existe déjà. Ces trois points conditionnent la conformité et le budget réel du chantier.
